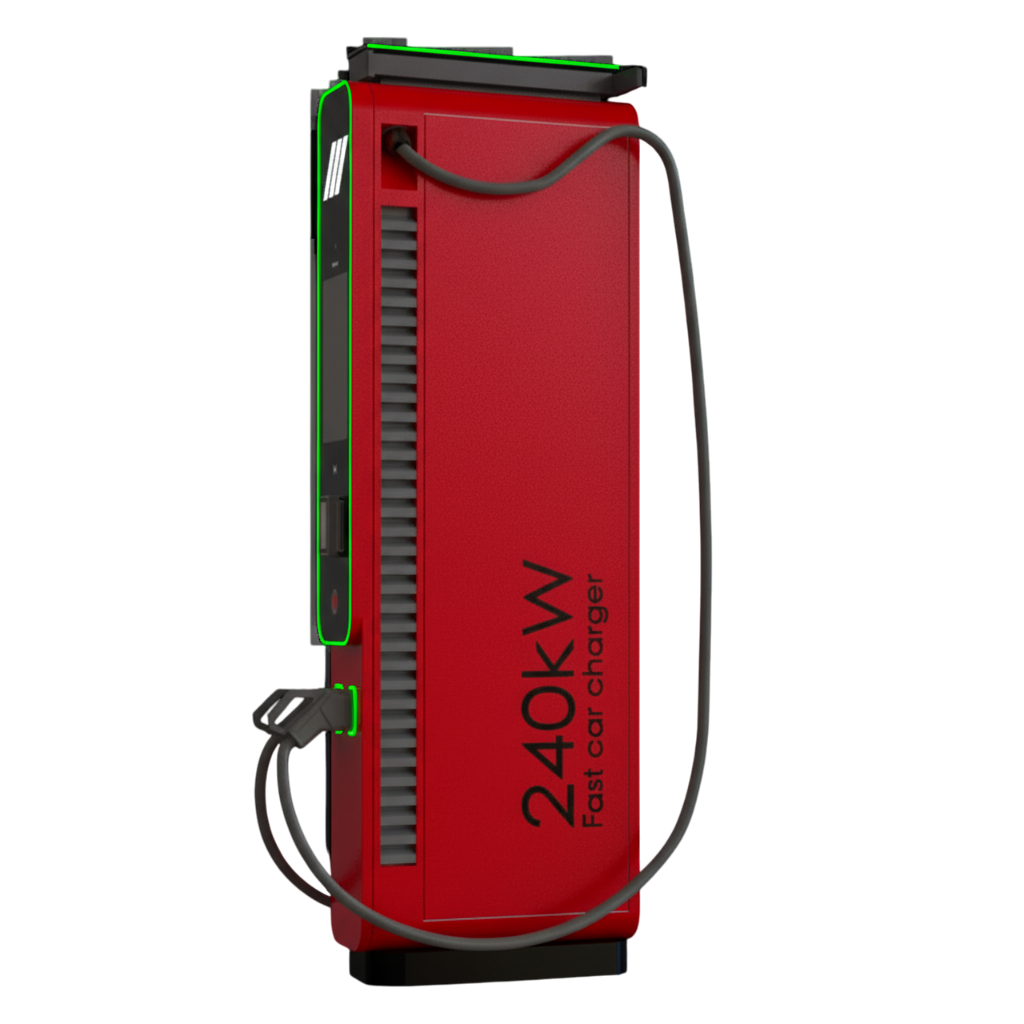

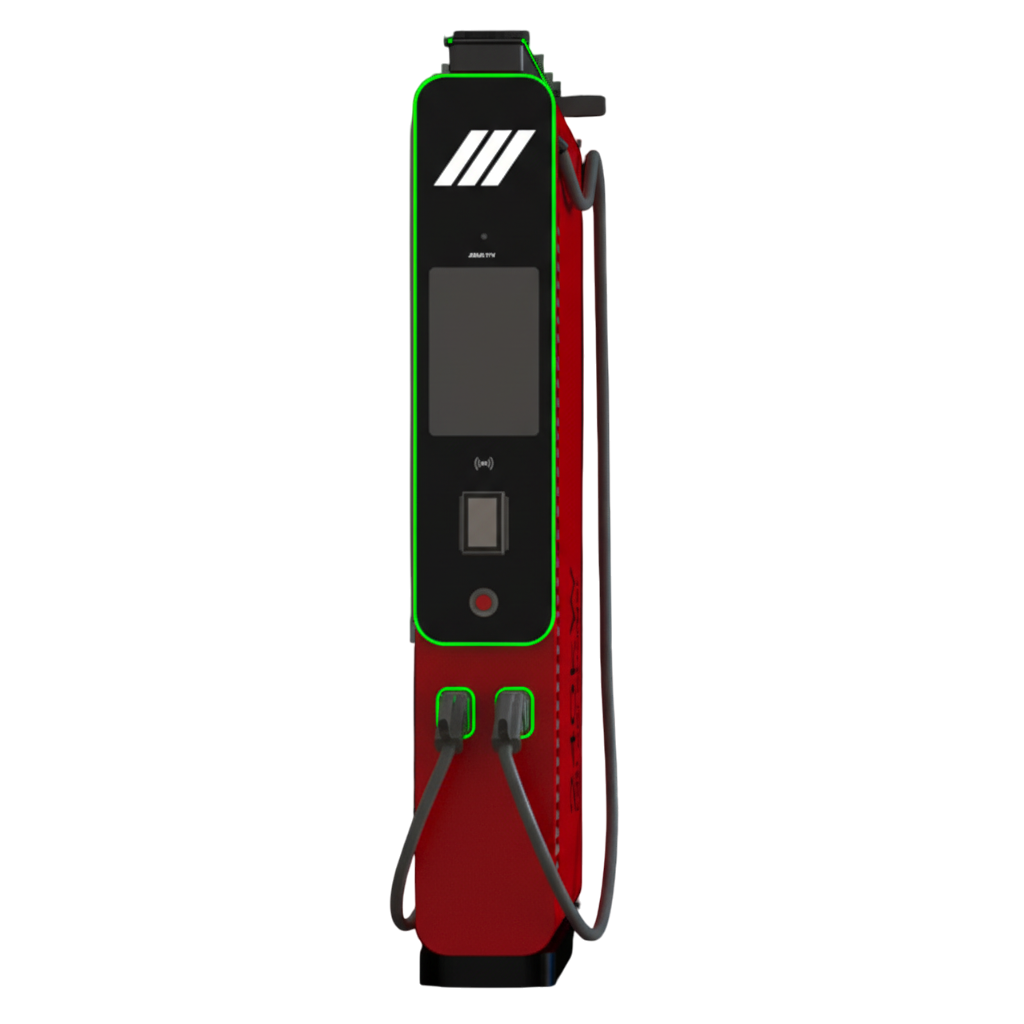

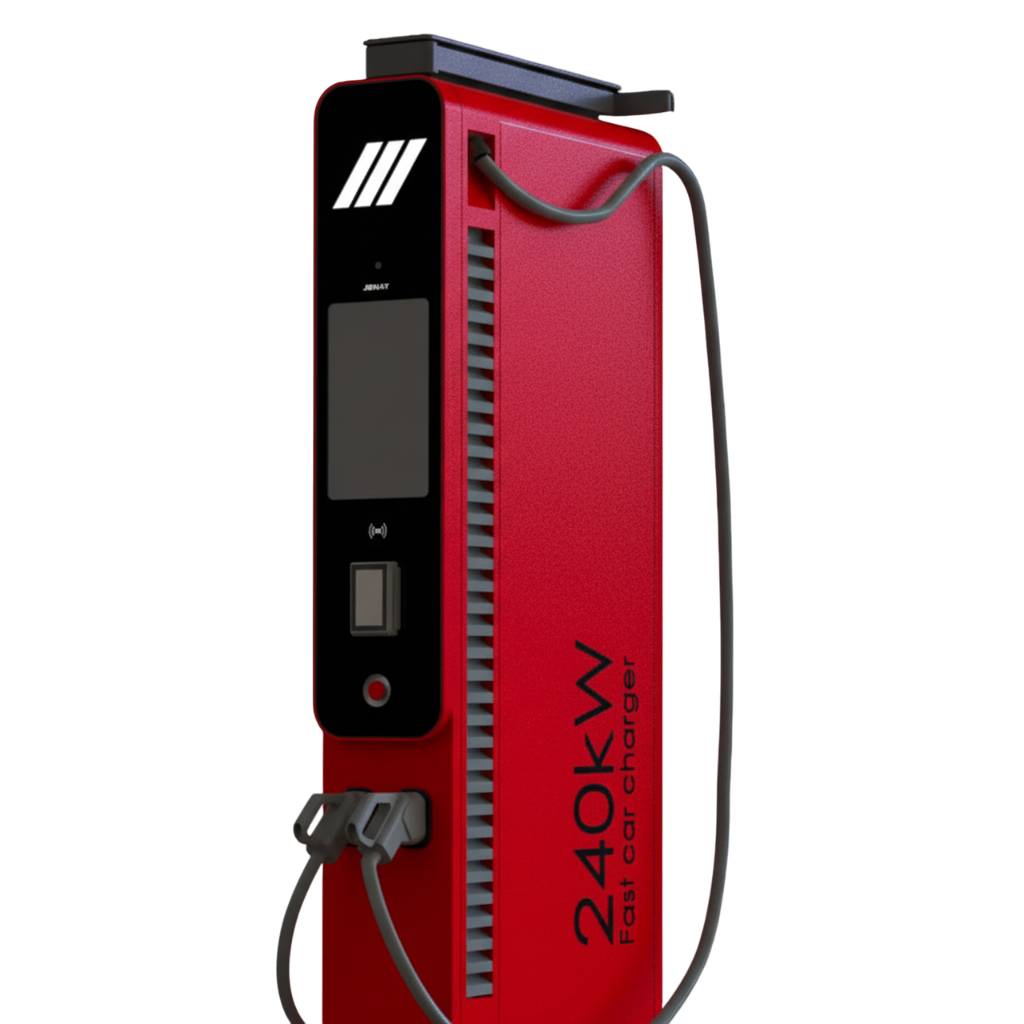

ANTIK Fast car charger 240kW
Parametre AC elektrickej prípojky
- Napájanie: 2×230 V (400 V) 50 Hz
- Istenie: 3×350 A
- Ochrana: Trieda 1
- Účinník: 0.99
- Prepätová ochrana: Type 1 + 2 + 3
- Kľudová spotreba: < 60 W
Parametre DC výstupu
- Konektor: CCS2
- Výstupné napätie: 150 – 1000 V DC
- Konfigurácia výkonu: 2×120 kW alebo 1×240 kW
- Max. výstupný prúd: 300 A na jeden CCS2 výstup
- Dĺžka nabíjacieho kábla: 5 m
- Integrovaný systém zavesenia káblov
Užívateľské rozhranie
- Displej: 15.6" dotykový
- Integrovaný POS terminál
- RFID čítačka: 13.8 MHz (MIFARE)
- Konektivita: 2G / 3G / 4G GSM, 10/100 Mbit Ethernet
- GPS modul pre presnú polohu zariadenia
- Protokol: OCPP 1.6
- Indikácia stavu nabíjania: RGB LED pásmi
Certifikácia a štandardy
Nabíjanie elektrických vozidiel
- EC 61851-1
- IEC 61851-23
- IEC 62477-1
- IEC 61439-1
- IEC TS 61439-7
- EN 62311
- EN 50364
EMC kompatibilita a bezpečnosť
- IEC 61000-4-2 / -3 / -4 / -5 / -6 (Odolnosť, Class A)
- IEC 61851-21-2 (Emisie, Class A)
- IEC 61000-3-12 (Harmonické skreslenie)
Prevádzkové podmienky a krytie
- Prevádzková teplota: –30 °C až +55 °C
- Vlhkosť: 0 – 90 %
- Inštalácia: Vnútorná aj vonkajšia
- Krytie: IP54
- Mechanická odolnosť: IK10 podľa IEC 62262
Hlučnosť
- < 62 dB(A) vo vzdialenosti 1 m pri plnom výkone
Rozmery a hmotnosť
- Rozmery: 2100 × 300 × 860 mm
- Hmotnosť: 290 kg
Základné vlastnosti
- Kompaktné rozmery vzhľadom na vysoký nabíjací výkon
- Možnosť prispôsobiť dizajn požiadavkám zákazníka
- Súčastné nabíjanie na dvoch výstupoch do 120 kW alebo jednom do 240 kW
- Vyriešený manažment káblov
- Indikácia stavu pomocou LED pásov
- Podpora výstupného napätia v rozsahu 150 až 1000 V
ANTIK Kvetinový automat Základná jednotka ATK-FVM01:
Výkonná DC nabíjacia architektúra
Nabíjačka poskytuje maximálny výkon 240 kW s podporou dynamickej konfigurácie výstupov. Umožňuje paralelné nabíjanie dvoch vozidiel s výkonom až 120 kW na každý výstup. Pracuje v širokom napäťovom rozsahu 150–1000 V DC, čo zaručuje kompatibilitu s modernými EV platformami. Maximálny výstupný prúd 300 A umožňuje stabilný a efektívny prenos energie.
Integrovaný káblový manažment zvyšuje bezpečnosť aj používateľský komfort.
• 1×240 kW alebo 2×120 kW konfigurácia
• CCS2 konektor s výkonom do 300 A
• Podpora napätia 150–1000 VDC
• 5-metrový nabíjací kábel
• Dynamické riadenie výkonu medzi výstupmi
Pokročilé používateľské rozhranie a platobný ekosystém
Nabíjačka je vybavená 15.6" dotykovým displejom, ktorý poskytuje intuitívne ovládanie a vysokú čitateľnosť v rôznych svetelných podmienkach. Súčasťou zariadenia je integrovaný POS terminál, ktorý umožňuje okamžité spracovanie platieb bez potreby externých riešení. RFID čítačka MIFARE poskytuje rýchlu identifikáciu používateľov a podporuje viacero autentifikačných režimov. Rozsiahle možnosti konektivity umožňujú nepretržité spojenie so servermi a správou nabíjacích staníc. RGB LED indikátory zároveň intuitívne zobrazujú stav nabíjania aj z väčšej vzdialenosti.
• 15.6" dotyková obrazovka• Integrovaný POS pre platby
• RFID čítačka 13.8 MHz (MIFARE)
• 2G/3G/4G + 10/100Mbit Ethernet
• RGB LED indikácia stavu
Odolná konštrukcia
Zariadenie je vyvinuté tak, aby zvládalo extrémne teploty od –30 °C do +55 °C bez ovplyvnenia výkonu. Krytie IP54 a mechanická odolnosť IK10 zabezpečujú dlhodobé používanie aj v náročných exteriérových podmienkach. Certifikácie podľa EV, EMC a bezpečnostných noriem potvrdzujú jeho súlad s medzinárodnými prevádzkovými požiadavkami. Spoľahlivá konštrukcia chráni citlivé komponenty pred vonkajšími vplyvmi aj pri zvýšenom zaťažení. Vďaka tomu je nabíjačka vhodná pre trvalú prevádzku v akomkoľvek prostredí, od mestských zón po priemyselné areály.
• IP54 krytie pre exteriér
• IK10 podľa IEC 62262
• Prevádzka v rozsahu –30°C až +55°C
• Certifikácia IEC 61851, 62477, 61439, EN 50364
• EMC štandardy IEC 61000-4-2/-3/-4/-5/-6
Moderná komunikácia a sieťové protokoly
Nabíjačka poskytuje spoľahlivú komunikáciu prostredníctvom mobilných sietí aj pevného pripojenia, čo umožňuje jej plnú integráciu do moderných nabíjacích ekosystémov. Podpora protokolu OCPP 1.6 zaručuje kompatibilitu s rôznymi backend systémami, monitorovacími platformami aj platenými službami. GPS modul umožňuje presné sledovanie polohy v rámci flotilových systémov alebo prevádzkových sietí. Zariadenie poskytuje stabilný prenos dát, čo zabezpečuje spoľahlivú diagnostiku a správu v reálnom čase. Vďaka tejto konektivite je nabíjačka pripravená na inteligentnú prevádzku v modernej infraštruktúre.
• OCPP 1.6 kompatibilita
• 2G/3G/4G GSM modem
• Ethernet 10/100 Mbit
• Integrovaný GPS modul
• Podpora vzdialeného monitoringu
Efektívna energetická bezpečnosť a ochrana
Zariadenie využíva viacstupňový prepäťový systém Type 1 + 2 + 3, ktorý chráni vnútorné komponenty pred výkyvmi v elektrickej sieti. Vysoký účinník 0.99 zabezpečuje efektívnu prácu a minimalizuje straty počas prevádzky. Ochranná trieda 1 garantuje bezpečnú manipuláciu aj pri vysokých výkonnostných parametroch. Nízka kľudová spotreba pomáha optimalizovať celkové prevádzkové náklady. Celý energetický systém je navrhnutý tak, aby dlhodobo chránil nabíjačku aj pripojené vozidlá.
• Prepätová ochrana Type 1 + 2 + 3
• Trieda ochrany 1
• Účinník 0.99
• Kľudová spotreba < 60 W
• Bezpečná prevádzka pri vlhkosti 0–90 %
Optimalizovaný tepelný manažment výkonových modulov
Pokročilý tepelný systém nabíjačky zabezpečuje stabilnú prevádzku aj pri maximálnom zaťažení, pričom aktívne chladenie udržiava konzistentnú teplotu výkonových komponentov. Celý chladiaci okruh je navrhnutý tak, aby eliminoval prehriatie pri dlhodobom nabíjaní a chránil elektroniku pred degradáciou. Vysoká efektivita riadenia tepla predlžuje životnosť zariadenia a znižuje prevádzkové riziká. Konštrukcia zároveň zaisťuje rovnomerné odvádzanie tepla aj v extrémnych klimatických podmienkach. Tým vzniká stabilný systém, ktorý dokáže spoľahlivo pracovať v akomkoľvek režime.
• Stabilný tepelný režim pri 240 kW
• Optimalizované chladenie výkonových modulov
• Dlhodobá prevádzka bez poklesu výkonu
• Prevencia prehriatia v extrémnych teplotách
• Znížené namáhanie elektroniky
Pripravenosť na inteligentnú infraštruktúru
Nabíjačka je koncipovaná tak, aby bez problémov zapadla do existujúcich energetických systémov a nabíjacích centier. Jej architektúra umožňuje dynamické riadenie výkonu medzi viacerými stanicami, čo podporuje moderné nabíjacie huby. OCPP komunikačné služby uľahčujú integráciu do backendových platforiem a systémy správy v reálnom čase. Vďaka flexibilite je vhodná pre operátorov, ktorí plánujú budovať väčšie siete alebo flotilové riešenia. Celkové riešenie minimalizuje potrebu budúcich úprav a znižuje náklady na rozšírenie.
• Kompatibilita so smart infraštruktúrou
• Riadenie výkonu v nabíjacích huboch
• Plynulé napojenie na backend systémy
• Vhodné pre flotilové riešenia
• Úspora pri budúcich rozšíreniach
Flexibilné možnosti umiestnenia a montáže
Konštrukcia nabíjačky umožňuje jej inštaláciu v širokom spektre lokalít, od mestských priestorov až po priemyselné areály. Kompaktné rozmery zjednodušujú montáž a znižujú nároky na inštalačnú plochu, vďaka čomu je vhodná aj pre menšie nabíjacie zóny. Robustné krytie zabezpečuje, že zariadenie odoláva prachu, vlhkosti aj bežným fyzickým vplyvom. Stabilita konštrukcie zároveň eliminuje potrebu náročných stavebných úprav. Tým ponúka veľmi flexibilné riešenie pre súkromných aj verejných operátorov.
• Kompaktné rozmery pre jednoduchú montáž
• Odolnosť voči poveternostným vplyvom
• Stabilná konštrukcia bez zložitého kotvenia
• Vhodné pre široké portfólio lokalít
• Vysoká inštalačná flexibilita
Stabilná a tichá prevádzka
Nabíjačka je navrhnutá tak, aby poskytovala vysoký výkon pri minimálnom produkte hluku, čo umožňuje jej nasadenie aj v citlivých mestských zónach. Optimalizované komponenty a riadené chladenie znižujú vibrácie a akustické špičky. Vďaka tomu dokáže pracovať pri plnom výkone bez narušenia okolia. Stabilná hlučnosť pomáha splniť požiadavky pre obytné aj komerčné prostredie. Celá akustická charakteristika podporuje komfortné používanie počas celého dňa aj noci.
• Hlučnosť <62 dB(A) pri 1 m
• Tichý chod pri vysokom výkone
• Minimalizované vibrácie
• Vhodné pre obytné zóny
• Stabilná akustika počas prevádzky
Prispôsobiteľný dizajn a vizuálne prvky
Nabíjačka umožňuje vysokú mieru prispôsobenia farebného vyhotovenia, vďaka čomu ju možno plne zladiť s vizuálnym štýlom mesta, energetickej spoločnosti či firemnej identity. Panelové segmenty a kryty sú navrhnuté modulárne, čo umožňuje rýchlu zmenu farebnej schémy alebo doplnenie logotypov bez zásahu do technických častí. LED podsvietenie po obvode zabezpečuje nielen estetický efekt, ale aj lepšiu viditeľnosť zariadenia v noci, pričom farba môže byť prispôsobená preferenciám zákazníka. Vizuálne zvýraznenie v oblasti displeja zlepšuje navigáciu používateľov a zjednodušuje interakciu pri nabíjaní. Tento prístup umožňuje vytvoriť unikátne produktové vyhotovenie, ktoré zároveň zachová všetky technické štandardy a certifikácie.
• Možnosť zmeny farebnej schémy kabinetu
• Prispôsobiteľné LED podsvietenie a farebné okraje
• Branding cez logá, grafiku a PVC panely
• Modulárne kryty pre jednoduché dizajnové zmeny
• Prispôsobenie pre mestá, firmy a energetických operátorov
Časté otázky: ANTIK Fast car charger 240kW
Aký je maximálny nabíjací výkon tejto stanice?
Maximálny výkon je 240 kW pri konfigurácii jedného výstupu. Stanica podporuje aj dvojvýstupový režim, v ktorom dokáže dodávať 2×120 kW naraz.
Aké nabíjacie konektory táto nabíjačka používa?
Zariadenie je vybavené CCS2 DC konektormi, ktoré podporujú napätie v rozsahu 150–1000 VDC a maximálny prúd 300 A na výstup.
Dá sa nabíjať viac vozidiel súčasne?
Áno. Nabíjačka podporuje súbežné dvojité nabíjanie výkonom až 120 kW na každý výstup, alebo plný výkon 240 kW pri nabíjaní jedného vozidla.
Aké komunikačné rozhrania sú k dispozícii?
Podporuje zariadenie integráciu do backend systémov?
Aké bezpečnostné a certifikačné normy zariadenie spĺňa?
Nabíjačka je certifikovaná podľa:
- IEC 61851-1, IEC 61851-23 (nabíjanie EV),
- IEC 62477-1, IEC 61439-1, IEC TS 61439-7,
- EN 62311, EN 50364,
- EMC normy IEC 61000-4-2/-3/-4/-5/-6,
- IEC 61851-21-2 (emisné limity),
- IEC 61000-3-12 (harmonické skreslenie).
Ako dlhý je nabíjací kábel?
Každý DC výstup je vybavený 5-metrovým káblom s integrovaným systémom zavesenia.
Aký typ prepätovej ochrany sa používa?
Nabíjačka používa viacstupňovú prepäťovú ochranu typu 1 + 2 + 3, čo zabezpečuje stabilitu aj v prostrediach s nestabilnou sieťou.
Aká je hmotnosť a rozmery nabíjačky?
Rozmery zariadenia sú 2100 × 300 × 860 mm a hmotnosť 290 kg.
Je nabíjačka vhodná aj pre verejné prevádzky s vysokým zaťažením?
Áno. Vysoký výkon, veľký rozsah napätia, robustné chladenie a priemyselné certifikácie ju radia medzi riešenia vhodné pre verejné rýchlonabíjacie stanice, čerpacie stanice, mestské siete a firemné flotily.
